| 1、23J系列台式投影仪 |
| |
仪器特点：
| 主要对被测零件进行透射式轮廓测量50X物镜带有反射照明系统,可检测物体外型轮廓及位置尺寸。适用于各种外型或表面形状复杂的细小零件的检测,能避免测量力对测量精度的影响。对于大批量检测比较方便。 |
| 主要技术规格: |
投影屏尺寸： |
￠300mm |
|
| 物镜放大率： |
10×/20×/50×/100×(选配) |
| 工作台行程： |
50×25mm |
|
| 读数分格值： |
0.01mm |
|
| 园工作台旋转范围: |
360° |
|
| 分格值： |
1° |
|
| 游标分格值： |
6' |
|
|
|
|
|
|
|
|
仪器规格参数:
| 1.投影屏 |
|
|
| 投影屏尺寸: |
φ312 |
使用范围>φ300(刻有米字线) |
| 投影屏旋转范围: |
0～360° |
|
| 旋转角度数显分辨率: |
1′或0.01° |
| 2.物镜 |
|
|
|
|
| 放大倍数: |
10X(标配) |
20X(选) |
50X(选) |
100X(选) |
| 物方线视场(mm) |
φ30 |
φ15 |
φ6 |
φ3 |
| 物方工作距(mm) |
77.7 |
44.3 |
24.5 |
25.3 |
| 3.工作台 |
|
|
|
|
| 金属台面尺寸(mm): |
340X152 |
|
|
| 玻璃台面尺寸(mm): |
196X96 |
|
|
| X坐标行程(mm): |
150 |
数显分辨率: |
0.001 |
精度±4μm |
| Y坐标行程(mm): |
50 |
数显分辨率: |
0.001 |
精度±3μm |
| Z坐标行程(mm): |
90(调焦用) |
|
|
| 4.照明 |
| 透射与反射照明光源均为24V,150W卤素灯 |
| 5.冷却方式:强制风冷(3只轴流风扇) |
| 6.电源:110V/220V(AC),50/60HZ,总功率400W |
| 7.外形尺寸(mm):深×宽×高:770×550×1100 |
| 8.重量:130kg |
|
| 仪器特点、选购件 |
| · 光学系统品质优良，物镜成象清晰，放大倍率准确。轮廓测量误差小于0.08%。 |
| · 工作台测量范围大，测量精度高。数显分辨率达0.001mm，测量示值误差≤（4＋ L/25）μm，L为被测长度（单位：mm）。 |
| · 投影屏旋转机构上装有角位移光电传感器，显示分辨率1′或0.01°，可作任意角度的快速测量，误差在5′之内。 |
| · 数字显示系统具有多种显示功能，可进行公/英制转换；坐标转换；角度的 60进制与100进制的转换以及坐标值的二等分。 |
| · 具有坐标摆正功能，使用方便。 |
· 透射、反射照明均采用高亮度卤素灯泡，并配有冷却风扇，投影屏照度大，并有 兰色、绿色滤光片可供选择，对测量工作有利。
其它型号:
3007;3010;3015;3025 |
|
|
|

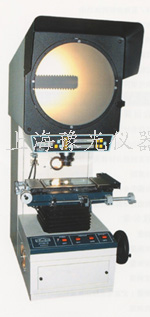

| 3、 JT12A 300系列台式投影仪 |
|
| 1.投影屏： |
| 投影屏尺寸：φ300mm |
| 投影屏旋转范围：0°~360° |
| 投影屏旋转分长划值：1° |
| 游标分划值：1′ |
| 2.物镜参数 |
物镜放大率 |
视场直径 |
工作距离 |
10X(标) |
φ30mm |
75mm |
20X(选) |
φ15mm |
70mm |
50X(选) |
φ6mm |
27mm |
100X(选) |
φ3mm |
26mm |
| 3. 工作台： |
| 工作台尺寸： 340×152mm |
| 工作台行程： X向-150mm |
| Y向-50mm |
| Z向调焦行程：80mm |
| X、Y向数显显示当量：1μm |
4. 二维数据处理系统。
5. 照明光源 ：
透射照明24V/150W
反射照明24V/150W
其它型号:
JT12A-A;JT12A-B;JT14B;JT16A |
|
| |
| |
|
|
