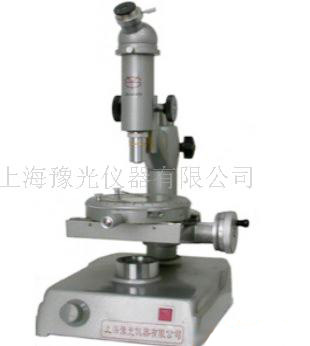

测量显微镜15JA



一、测量显微镜15JA的主要用途和特点

    测量显微镜15JA是光学计量仪器之一种,它的结构简单,操作方便,适用范围极
广,主要用途如下:

1.直角座标中测定长度,例如测定孔距,基面距离,刻线距离,刻线宽度,键槽
 宽度,狭缝宽度,通孔圆直径等等。

2.转动度盘测定角度,例如对刻度盘,样板、量规,钻孔模板及几何形状复杂的零件 进行角度测量。

3.用作观察显微镜,以比较检查工作表面光洁度,鉴定冶金工业的矿石标本。检定印 刷照相制版,检验纺织纤维等.


二、测量显微镜15JA的主要技术指标


x轴移动测量范围: 50毫米

y轴移动测量范围: 13毫米

测微器分度值: 0.01毫米

测量台转动范围: 不限

测量台刻度盘分度范围: 0° - 360°

测量台刻度盘之分度值: 1°

测量台刻度盘游标读数示值: 6'

照明方式:可调光源 (6V 20W)

测量精度:仪器值误差(5+L/15)微米

仪器示值误差:包括测量误差与仪器系统误差。

仪器之主要尺寸: 测量台与物镜间之最大距离:80毫米

测量工作台直径: 120毫米

仪器外形尺寸:  高325*长262*宽220毫米

仪器重量级: 约10.6公斤

显微镜目镜管同棱镜成为一体绕垂轴旋转,显微镜可由调焦手轮进行上下调焦

注:测量地点温度变化(20 ± 3)C;L—被测件长度(毫米)

三 、光学参数

物 镜 目 镜 显微镜
放大倍数
工作距离
(毫米)
视场直径
(毫米)
放大倍数 焦距
(毫米)
放大倍数 焦距
(毫米)
2.5X 43.40 10X 25.00 25X 58.84 5.6
10X 17.13 100X 7.81 1.4

四、选购件

1.目镜:20X

2.物镜:4X,5X,20X,40X,60X

3.总放倍可达:1200X









报 价:  ¥ 5200 元
优惠价:  联系我们
