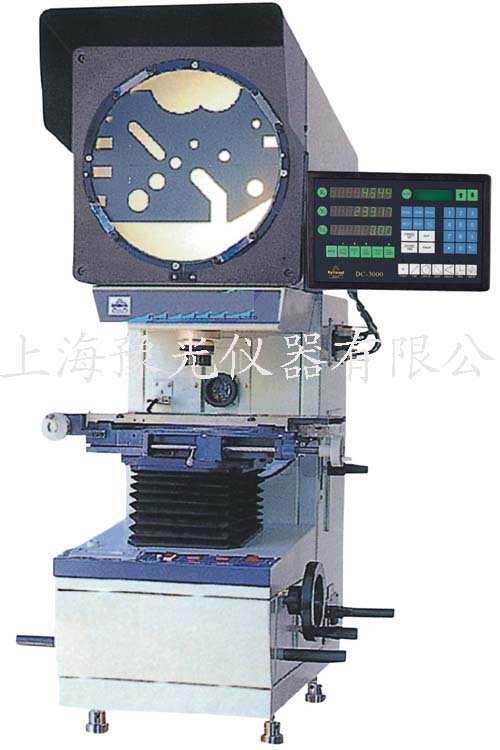

3000系列反像型投影仪:3007/3010/3015/3020/3025


一、3000系列投影仪的用途和特点:
    3000系列数字式测量投影仪是光、机、电一体化的精密测量仪 器。影像与工件同向,正立直观。它广泛用于机械、仪表、电子、轻工等 行业;院校、研究所以及计量检定部门。本仪器能高效率地检测各种形狀复杂 工件的轮廓尺寸和表面形狀,如样板、沖压件、凸轮、螺纹、齿轮、成型铣刀等。

  3000系列投影仪光学系统品质优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/75)um L为被测长度(单位:mm);仪器配有微型打印机和脚踏开关,数据输出和采样方便。
二、3000系列投影仪的技术参数:
仪 器 型 号 3007 3010 3015 3020 3025
工作台 金属台面尺寸(mm) 260×152 306×152 340×152 404×228 450×280
玻璃台面尺寸(mm) 125×100 175 × 100 196 × 96 260× 160 306× 196
X座标行程(mm) 75 100 150 200 250
Y座标行程(mm) 50 50 50 100 150
Z座标行程(mm) 90(调焦) 90(调焦) 90(调焦) 100(调焦) 100(调焦)
仪器测量精度(μm) 3+L/75 3+L/50 3+L/50 3+L/75 3+L/75
X,Y座数显分辩率 0.001mm
投影屏 投影屏尺寸(mm) φ312, 使用范围>φ300(刻有米字線)
投影屏旋转范围 0~360°
旋转角度数显分辩率 1' 或 0.01°
物镜 放大倍数

10X(标配) 20X(选) 50X(选) 100X(选)

物方线视场(mm) φ30 φ15  φ6 φ3
物方工作距(mm) 77.7、44.3、24.5、25.3
数据处理器
DC-3000多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离、角度测量。
仪器照明 透射与反射照明光源均为:24V ,  150W鹵素灯
仪器电源 110V/ 220V(AC), 50/60HZ, 总功率400W
冷却方式 强制风冷 ( 3只轴流风扇 )
外形尺寸 长X宽X高 (mm) 770 × 550 × 1100
仪器重量 单位Kg 120 125 130 130 130
选配件 微型打印机、光学寻边器、M2D软件等;详细请查看投影仪附件说明。




投影仪3015
报 价:  ¥ 30800 元
优惠价:  联系我们
3000系列投影仪
报价 价格 使用说明
