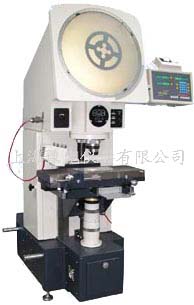

  立式投影仪:JT3C-500
一、主要用途和特点:
  JT3Cφ500数据处理投影仪是光、机、电一体化的精密测量仪器,由于采用立式光路和大行程工作台,测量范围大,光学系统为远心光路,平行光照明,测量误差小。工作台配置精密光栅传感器和二维数据处理系统。因此,本仪器除测量方便,精度高外,更体现出其效率高的特点。是一种常用的计量光学仪器之一,广泛用于机械制造业、钟表业、电子行业及精密仪器仪表业、科研院所及各级计量部门对各种复杂零件进行轮廓比较测量和直角坐标测量。
二、立式投影仪:JT3C-500主要技术规格:
1.投影屏:
投影屏尺寸:φ500mm
投影屏旋转范围:0°~360°
投影屏旋转分长划值:1°
游标分划值:1′
2.物镜参数

物镜放大率

视场直径

工作距离

10X

φ50mm

135mm

20X

φ25mm

87mm

50X

φ10mm

52mm

100X

φ5mm

24mm

3.工作台:
工作台尺寸: 640×228mm
载物玻璃尺寸: 256×156mm
工作台行程: X向棗200mm
Y向棗100mm
Z向调焦行程:>80mm
X、Y向数显显示当量:1μm
4. 二维数据处理系统。
5. 使用顶针架时被测工件的最大直径:115mm 最大长度300mm
6. 照明光源: 透反射均为16V150W白炽灯
立式投影仪:JT3C-500主要附件:










投影仪JT3C-500
报 价: ¥ 191500 元
优惠价:  联系我们
立式投影仪:JT3C-500
使用说明 生产厂家 价格
物镜10X、20X、50X、100X
半透反镜10X、20X、50X
反射照明器 顶针架 内外顶针
V 型架 放大镜 50mm标准尺
250mm普通玻璃尺
500mm普通玻璃尺
二维数据处理系统
