| 1.仪器用途 |
| |
仪器适用于以二坐标测量为目的的应用领域,机械、电子、仪表、塑胶等行业广泛使用
| ★ 儀器採用彩色CCD攝像機、變焦物鏡與十字線發生器作為測量瞄準系統; |
| ★ 由二座標工作臺、光柵尺與DC-3000電箱組成數位測量及資料處理系統; |
| ★ 儀器具有多種資料處理、顯示、輸入、輸出功能,特別是工件擺正功能非常 實用; |
| ★ 儀器備有RS232介面,與電腦連接後,採用專門測量軟體M2D可對測繪圖形進行處理及輸出 |
|
| |
| 2.规格参数 |
| |
| |
| 儀器型號 |

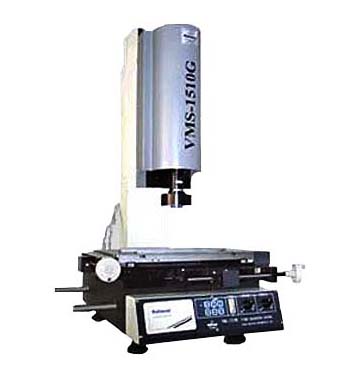

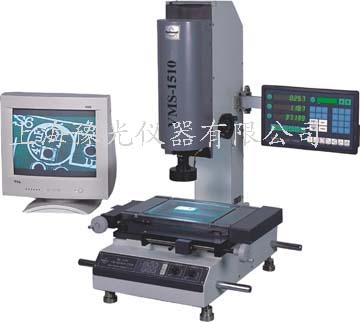

VMS-1510G |
VMS-2010G |
VMS-2515G |
VMS-3020G |
VMS-4030G |
| 工作臺 |
金屬臺呎寸(mm) |
354 ×228 |
404 ×228 |
450 ×280 |
500 ×330 |
606 ×466 |
| 玻璃臺呎寸(mm) |
210 ×160 |
260 ×160 |
306 ×196 |
350 ×250 |
450 ×350 |
| 運動行程 (mm) |
150 ×100 |
200 ×100 |
250 ×150 |
300 ×200 |
400 ×300 |
| 儀器重量( kg ) |
100 |
110 |
120 |
140 |
240 |
| 外形尺寸(长)х(宽)х(高) mm |
560 х 540 х 850 |
760 х 600 х 900 |
670 х 970 х 940 |
| 測量與瞄準系統 |
攝影機: 彩色1/3"CCD攝影機 顯示器 : 15 英寸彩色顯示器 |
| 變焦物鏡倍率: 0.7~4.5X 工作距離 : 108mm |
| 視频總倍率: 33~195X 物方視場 : 8.1~1.3mm |
| 雙十字線發生器 數顯解析度 : 0.5μm |
| Z軸升降: 150 mm |
X.Y坐標測量示值誤差≤ （3+L/75)μm L為被測長度(單位：mm)； |
| 照明: 表面光源與透射光源均用LED , 亮度可調 電源: 220V(AC) , 50HZ , 50W |
|
| 儀器標準配置及選購件 ( 0.5X附加鏡 , 2X附加鏡 , 特殊配備0.5X鏡筒 ) |
| 儀器配件 |
1X鏡筒 (標準配備) |
0.5X鏡筒 (選購) |
工作距離(mm) |
| 變焦鏡 |
0.7X~4.5X |
0.7X~4.5X |
| 附加鏡 |
視頻倍率 |
物方視場(mm) |
視頻倍率 |
物方視場(mm) |
| 0.5X (選) |
16.5X～97.5X |
16.2～2.6 |
8.3X～48.5X |
32.4～5.2 |
189 |
| 標準配置 |
33X～195X |
8.1～1.3 |
16.5X～97.5X |
16.2～2.6 |
108 |
| 2 X (選) |
66X～390X |
4～0.7 |
33X～195X |
8.1～1.3 |
38 |
|
|
|
|
|
|
|
|
| 报 价: |
￥
47900-96558
元 |
