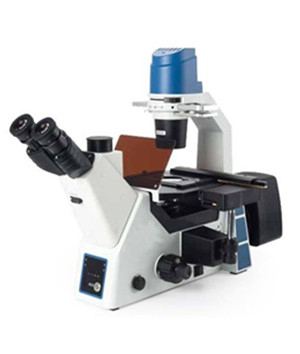

研究型倒置荧光显微镜WMF-3690

型号

WMF-3690

光学系统

无限远色差校正系统

观察筒

三目观察筒，45°倾斜，铰链组可360°旋转，固定式目镜筒，瞳距调节范围 50-75mm，两档式分光比：双目：三目=100：0或者0：100

三目观察筒，45°倾斜，铰链组可 360°旋转，固定式目镜筒，瞳距调节范围 50-75mm，固定式5：5分光

目  镜

高眼点大视野平场目镜PL10X/22mm，视度可调，可带测微尺

高眼点大视野平场目镜PL15X/16mm，视度可调

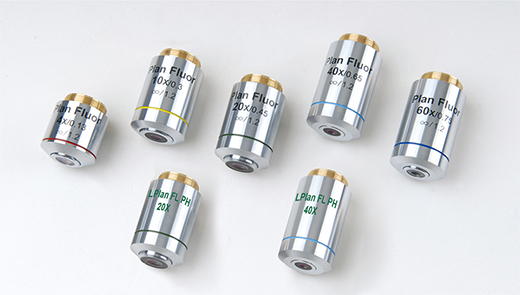

物镜

长工作距离无限远平场消色差物镜（4X、10X、20X、40X、60X）

长工作距平场正相衬物镜（4X、10X、20X、40X）

长工作距离无限远平场荧光物镜（4X、10X、20X、40X、60X）

长工作距离无限远半复消色差平场正相衬荧光物镜（20X、40X）

物镜转换器

内定位五孔转换器

内定位四孔转换器

机架

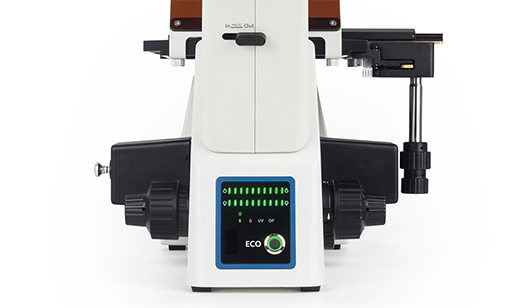

透反射生物荧光机架，采用低手位粗微调同轴，粗调行程9mm，焦面向上6.5mm，向下2.5mm，微调精度0.002mm，带有防止下滑的松紧调节手轮，四槽位LED荧光滤光镜组。采用外置式宽电压变压器，输入100-240V，输出12V5A，机身带红外感应功能，30 分钟自动断电，透反射光源，带灯源亮度指示条

透射照明系统

临界照明，暖色5WLED，色温3000K，预定中心，带可变孔径光阑

反射荧光照明系统

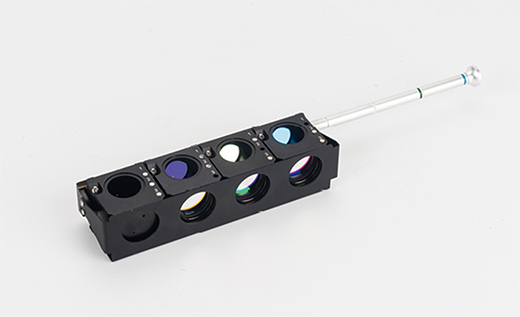

柯拉照明，5WLED包含 385nm、470nm、560nm 三组LED光源，分别配 UV1、B1、G1 荧光滤色镜组，预定中心，伺服电机控制光源随滤色镜组自动切换

载物台

215mm×250mm 固定式载物平台，可添加机械移动尺（移动范围：120mm×80mm），载物台延伸板、载玻片托座、￠35皮式培养皿托座、Teraseki托座，腰形孔金属载物台板、玻璃载物台板

聚光镜

数值孔径N.A.=0.3，长工作距离WD72mm，可拆卸

摄影摄像附件

0.35X/0.5X/0.65X/1X CTV C型接口，可调焦

其  他

色温转变/绿色反差（Φ45mm），相衬插板组，标记镜头，手机拍照接口

类别/技术参数

目镜

大视野  WF15X(Φ16mm)

刻度目镜  10X(Φ22mm) 格值0.1mm/格

成像系统CCD

500万像素、630万像素、1000万像素、2000万像素高清摄像器

测量软件

二维测量软件

计算机

联想台式办公电脑
