| 一、仪器的主要用途和特点 |
| |

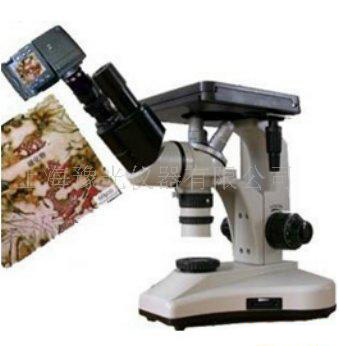

4XB-ⅡD数码型双目倒置金相显微镜是将光学显微镜技术、光电转换技术、数码成像技术结合在一起而开发研制的一项产品。可以在数码相机上很方便地适时观察金相图像，并以数码照片记录下来,从而对金相图谱进行分析,评级等,还可以冲洗或打印出高像素金相照片。该数码显微镜成像清晰，视野宽广，操作方便,数码成像分辨率高，适合于从事科研或者用于发表论文。
本仪器是系倒置式金相显微镜，由于试样被观察表面与工作台表面重合，因此与试样高度无关，便用方便，仪器结构紧凑，外形美观大方，仪器底座支承面积较大，弯臂坚固，使仪器的重心较低安放平稳可靠，由于目镜与支承面呈45度倾斜，使观察舒适。 |
| 二、仪器的主要技术指标 |
| |
1.目镜
类别 |
放大倍数 |
视场直径(毫米) |
平场目镜 |
10X |
18 |
16X |
11 |
2.物镜
类别 |
放大倍数 |
数值孔径(NA) |
系统 |
工作距离(毫米) |
消色差物镜 |
10X |
0.25 |
干 |
7.31 |
半平场消色差物镜 |
40X |
0.65 |
干 |
0.66 |
消色差物镜 |
100X |
1.25 |
油 |
0.37 |
3.光学总放大倍数:100X-1600X
4.机械筒长:160毫米
5.粗微动调焦机构: 调焦范围: 7毫米
刻度格值:0.002毫米
6.粗动调焦范围:7毫米
7.机械工作台:75*50毫米
8.照明灯泡:6v 12w溴钨灯
9.载物件（直径）：10，20，42
10.仪器重量：5公斤
11.包装箱体积：360*246*360毫米
|
|
|
| 三、仪器的扩展 |
| |
1、显微镜主体： 1台
2、目镜10X、12.5X 各2只
3、物镜10X、40X（平场）、100(油） 各1只
4、双目镜筒 1只
5、10X测微目镜 1只
6、测微尺（0.01） 1片
7、载物台压簧 1件
8、载物片φ10、φ20、φ42 各1片
9、滤色片（黄、绿、灰及磨砂玻璃） 各1片
10、杉木油 1瓶
11、灯泡（溴钨灯） （备用） 2只
12、保险丝 1只
|
|
| 四、仪器的组成部分 |
1、金相显微镜4XB
2、数码适配镜
3、彩色数码相机(canon)
|
|
|
|
|
